Tiwtorial gwifrau BMS Standard & Smart 3S - Addysgu fideo ar y gwaelod
Cymer a3S12PPecyn batri 18650 fel enghraifft

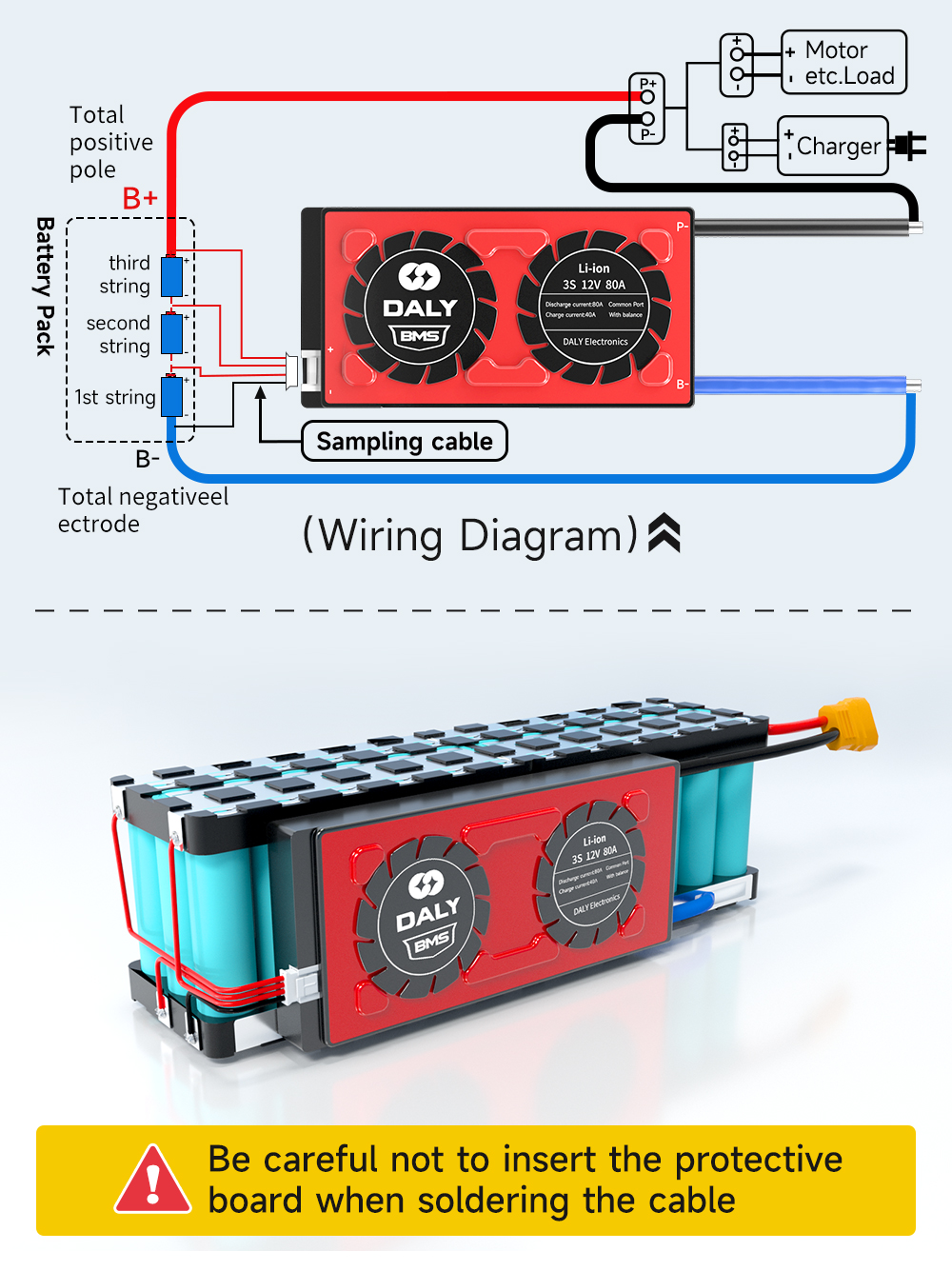

Byddwch yn ofalus i beidio â mewnosod y bwrdd amddiffynnol wrth sodro'r cebl.

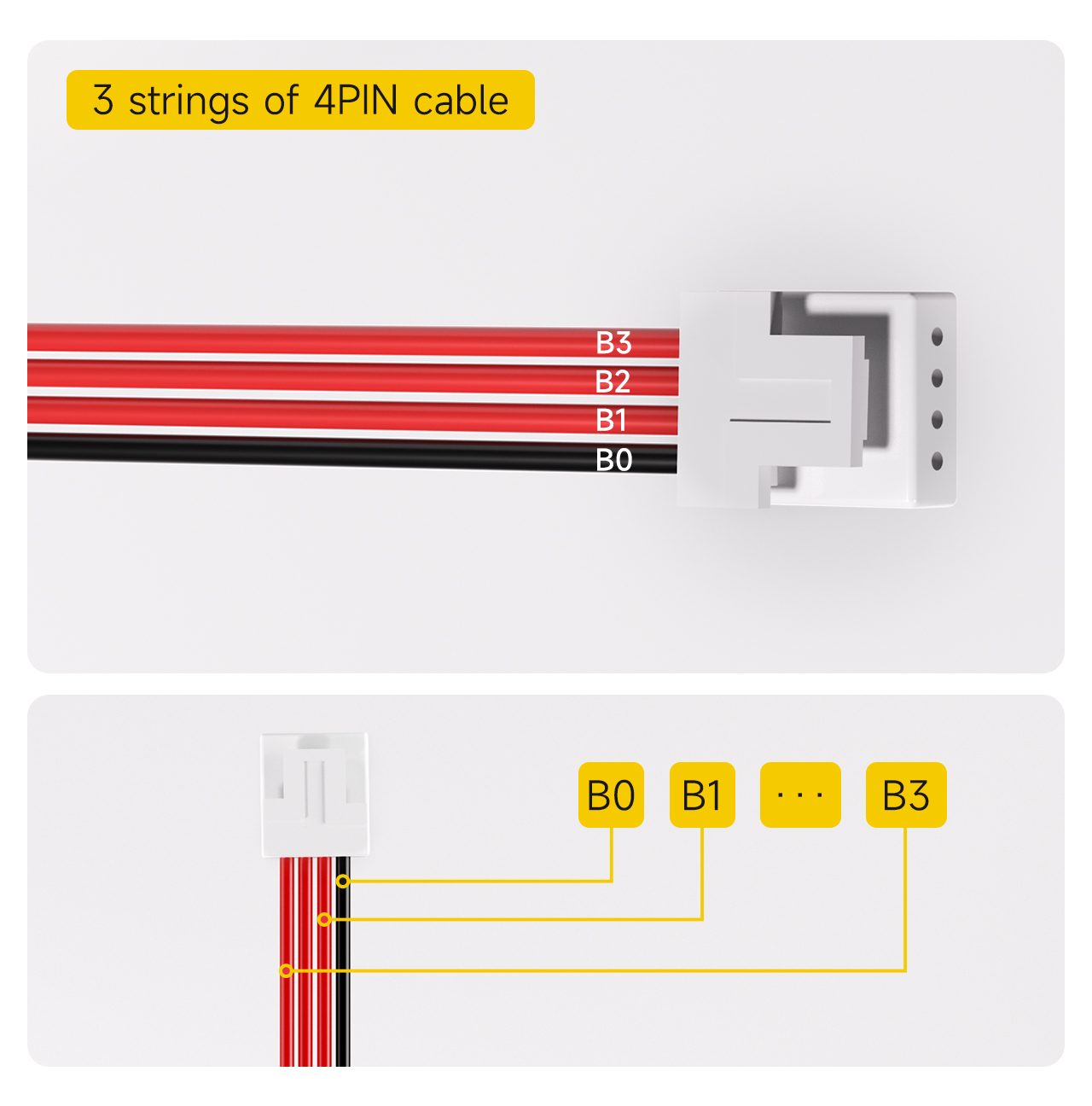

Ⅰ. Marciwch drefn y llinellau samplu
3S BMS gyda chebl 4PIN
Nodyn: Y cebl samplu rhagosodedig ar gyfer cyfluniad bwrdd amddiffyn 3-llinyn yw 4PIN.
1. Marciwch y cebl du fel B0.
2. Mae'r cebl coch cyntaf wrth ymyl y cebl du wedi'i farcio fel B1.
... (ac yn y blaen, wedi'i farcio yn olynol)
4. Hyd nes y cebl coch olaf, wedi'i farcio fel B3.

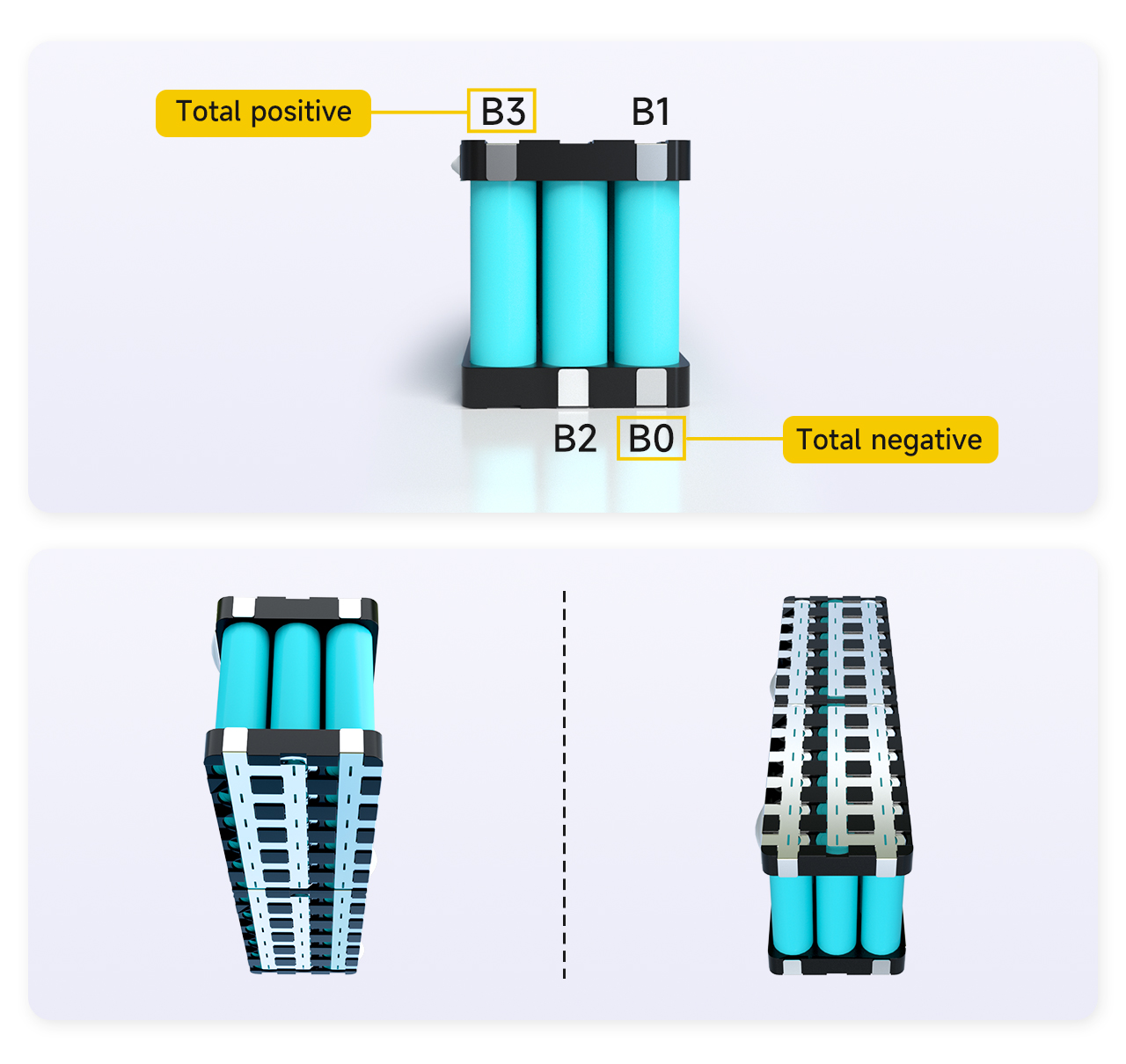

Ⅱ. Marciwch drefn pwyntiau weldio batri
Darganfyddwch leoliad pwynt weldio cyfatebol y cebl, nodwch yn gyntaf leoliad y pwynt cyfatebol ar y batri.
1. Mae cyfanswm polyn negyddol y pecyn batri wedi'i farcio fel B0.
2. Mae'r cysylltiad rhwng polyn positif y llinyn cyntaf o fatris a phegwn negyddol yr ail linyn o fatris wedi'i farcio fel B1.
3. Mae'r cysylltiad rhwng polyn positif yr ail linyn o fatris a phegwn negyddol y trydydd llinyn o fatris wedi'i farcio fel B2.
4. Mae electrod positif y 3ydd llinyn batri wedi'i farcio fel B3.
Nodyn: Oherwydd bod gan y pecyn batri gyfanswm o 3 llinyn, B3 hefyd yw cyfanswm polyn positif y pecyn batri. Os nad B3 yw cyfanswm cam positif y pecyn batri, mae'n profi bod y drefn farcio yn anghywir, a rhaid ei wirio a'i farcio eto.

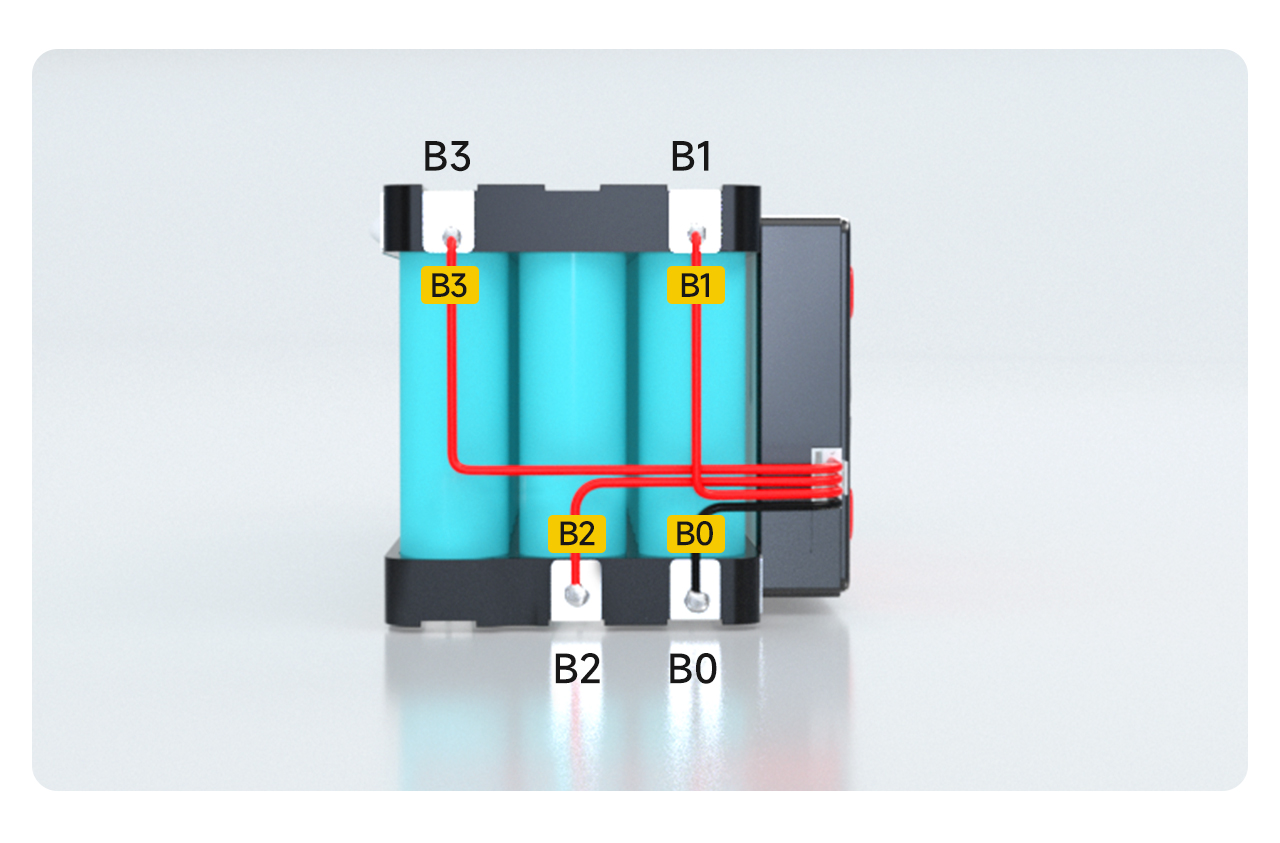

Ⅲ.Sodro a gwifrau
1. Mae B0 y cebl yn cael ei sodro i sefyllfa B0 y batri.
2. Mae'r cebl B1 wedi'i sodro i safle B1 y batri.
3. Mae'r cebl B2 yn cael ei sodro i sefyllfa B2 y batri.
4. Mae'r cebl B3 wedi'i sodro i safle B3 y batri.
Ⅳ. Canfod Foltedd

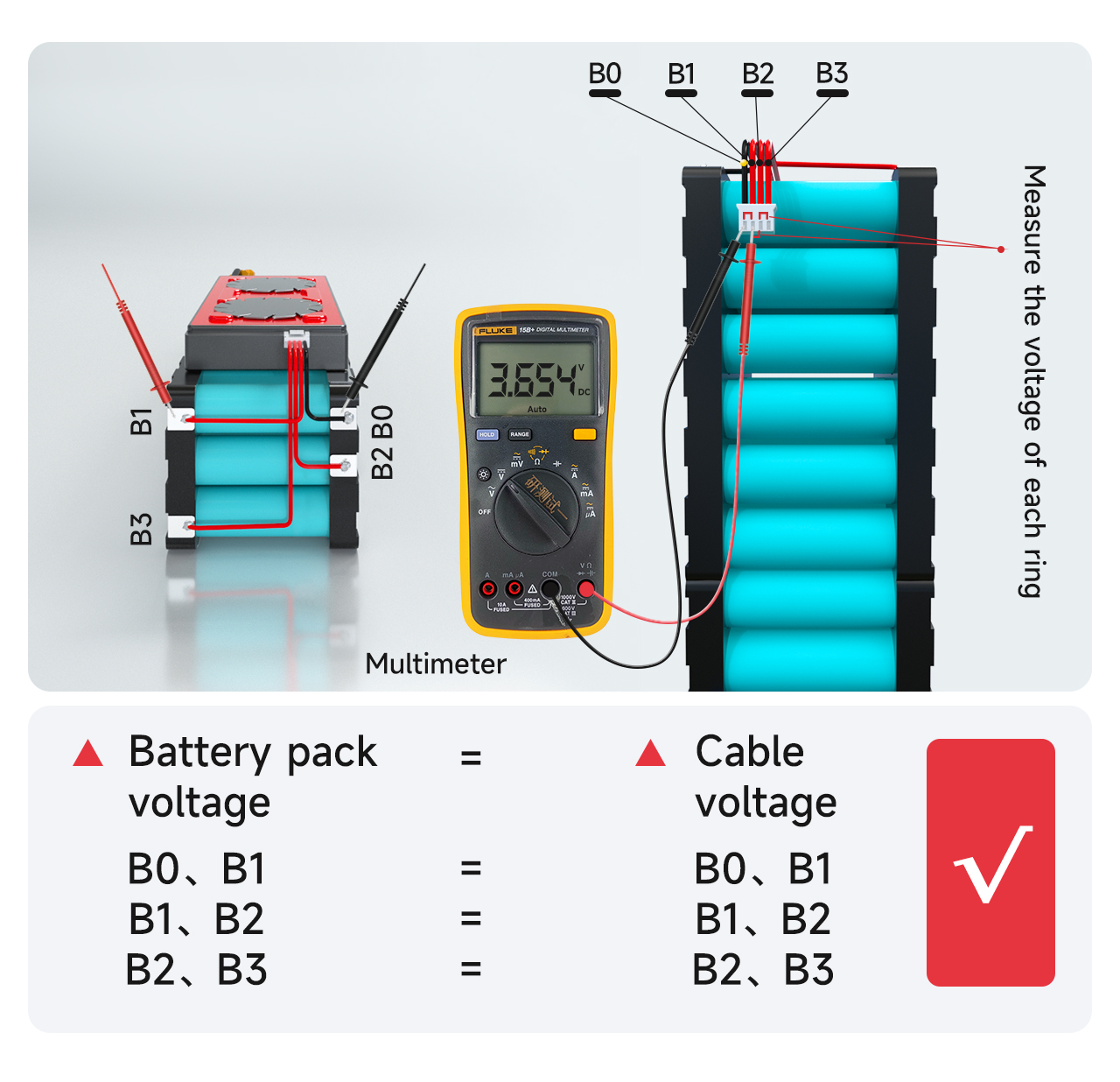

Mesurwch y foltedd rhwng ceblau cyfagos gyda multimedr i gadarnhau bod y foltedd cywir yn cael ei gasglu gan y ceblau.
Mesur a yw foltedd y cebl B0 i B1 yn hafal i foltedd y pecyn batri B0 i B1. Os yw'n gyfartal, mae'n profi bod y casgliad foltedd yn gywir. Os na, mae'n profi bod y llinell gasglu wedi'i weldio'n wan, ac mae angen ail-weldio'r cebl. Trwy gyfatebiaeth, mesurwch a yw folteddau llinynnau eraill yn cael eu casglu'n gywir.
2. Ni ddylai gwahaniaeth foltedd pob llinyn fod yn fwy na 1V. Os yw'n fwy na 1V, mae'n golygu bod problem gyda'r gwifrau, ac mae angen i chi ailadrodd y cam blaenorol i'w ganfod.
Ⅴ. Canfod ansawdd bwrdd amddiffyn
! Gwnewch yn siŵr bob amser bod y foltedd cywir yn cael ei ganfod cyn plygio'r bwrdd amddiffyn i mewn!

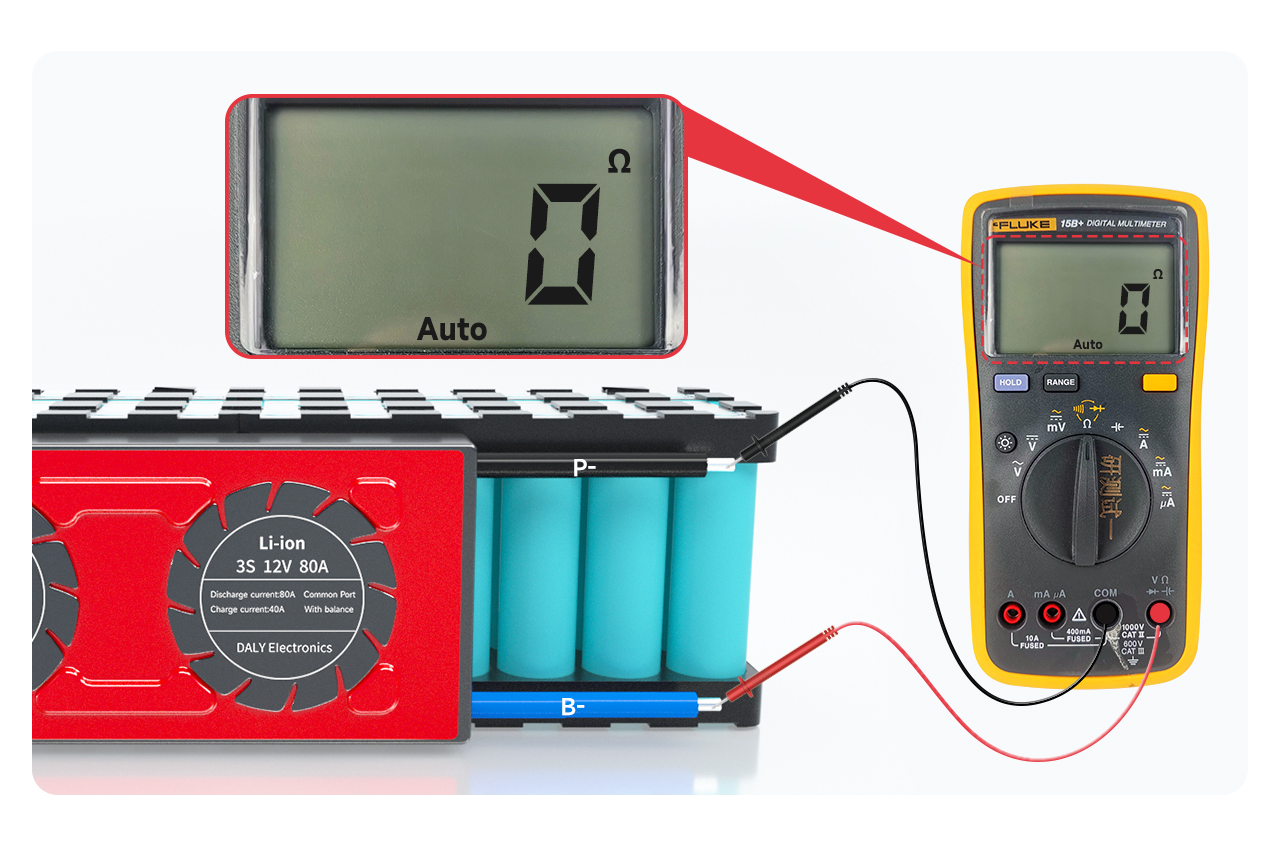

Addaswch y multimedr i'r lefel gwrthiant mewnol a mesurwch y gwrthiant mewnol rhwng B- a P-. Os yw'r gwrthiant mewnol yn gysylltiedig, mae'n profi bod y bwrdd amddiffyn yn dda.
Nodyn: Gallwch chi farnu'r dargludiad trwy edrych ar y gwerth gwrthiant mewnol. Y gwerth gwrthiant mewnol yw 0Ω, sy'n golygu dargludiad. Oherwydd gwall y multimeter, yn gyffredinol, mae llai na 10mΩ yn golygu dargludiad; gallwch hefyd addasu'r multimedr i'r swnyn. Gellir clywed swn bîp.
Nodyn:
1. Mae angen i'r bwrdd amddiffynnol gyda switsh meddal roi sylw i ddargludiad y switsh pan fydd y switsh ar gau.
2. Os nad yw'r bwrdd amddiffyn yn cynnal, rhowch y gorau i'r cam nesaf a chysylltwch â'r staff gwerthu i'w brosesu.
Ⅵ. Cysylltwch y llinell allbwn

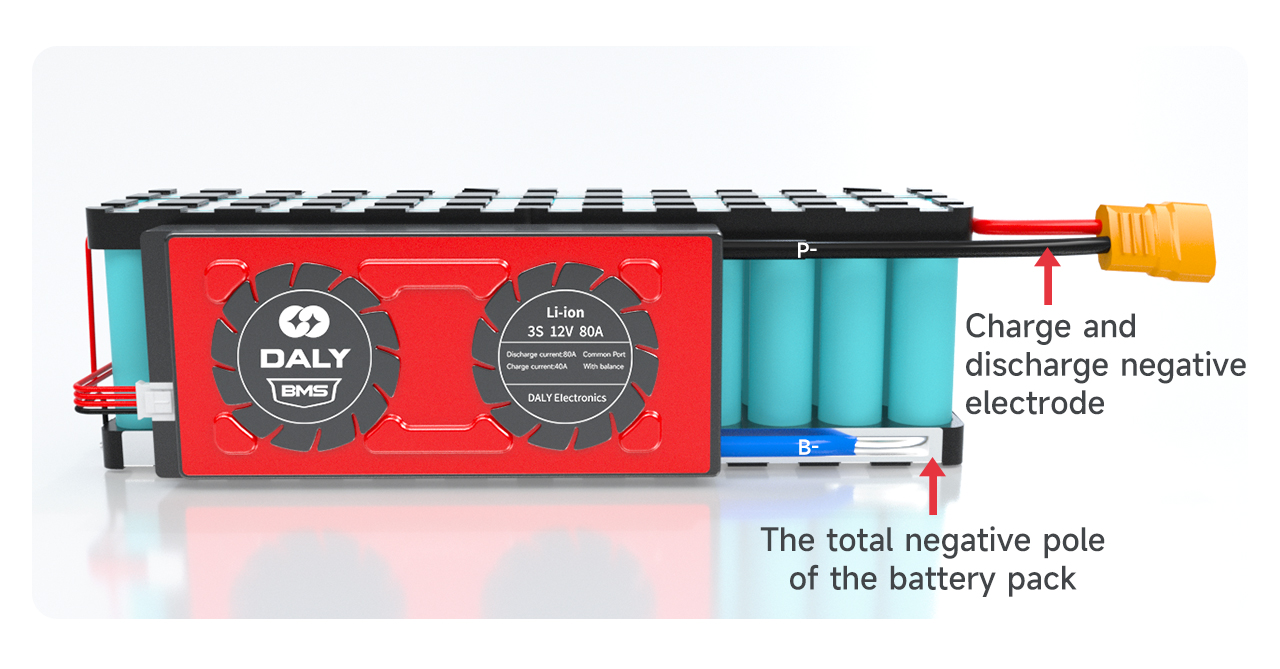

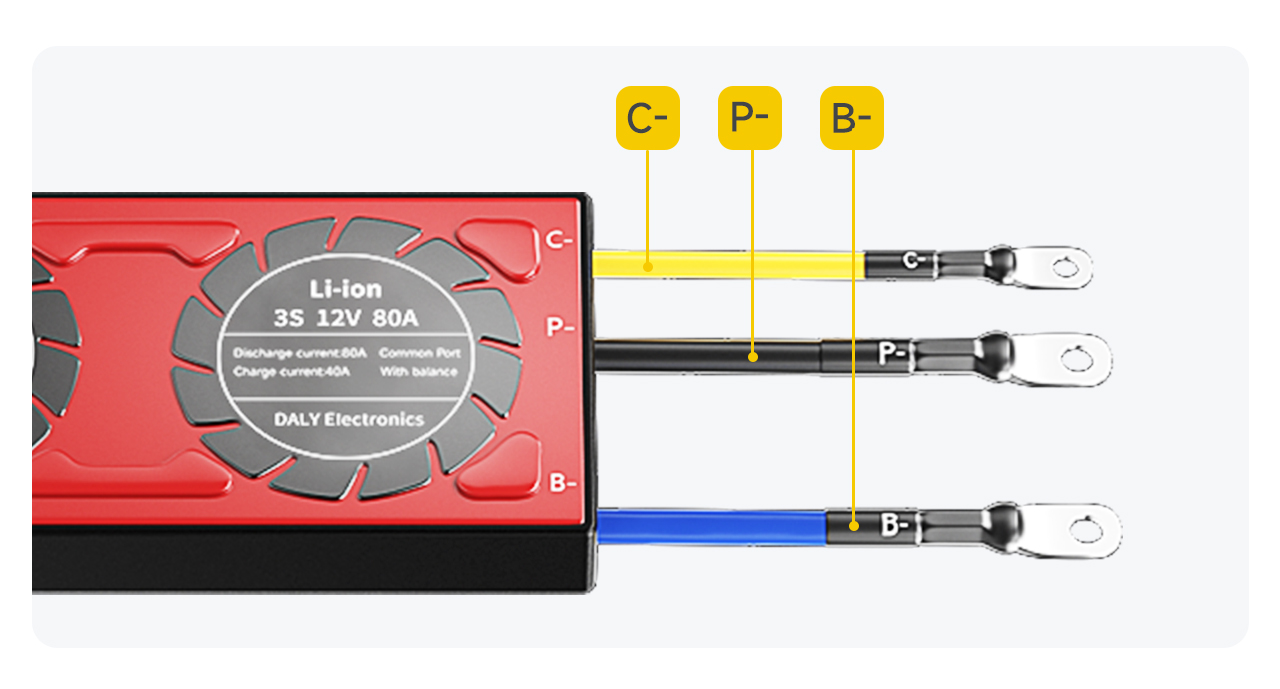

Ar ôl sicrhau bod y bwrdd amddiffyn yn normal, sodrwch y wifren B- las ar y bwrdd amddiffyn i gyfanswm negyddol B- y pecyn batri. Mae'r llinell P ar y bwrdd amddiffyn yn cael ei sodro i'r polyn gwefru a rhyddhau negyddol.

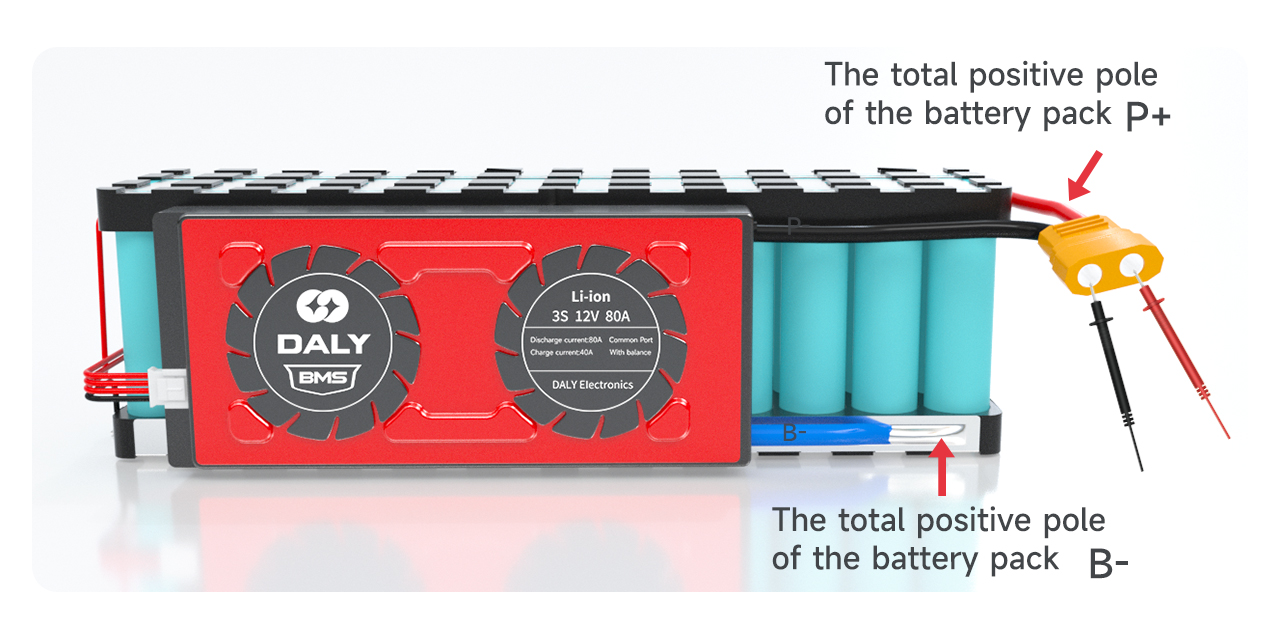

Ar ôl weldio, gwiriwch a yw foltedd y bwrdd goramddiffyn yn gyson â foltedd y batri.
Sylwer: Mae porthladd codi tâl a phorthladd rhyddhau'r bwrdd amddiffyn hollt wedi'u gwahanu, ac mae angen cysylltu'r llinell C ychwanegol (fel arfer a nodir gan felyn) â phegwn negyddol y charger; mae'r llinell P wedi'i chysylltu â phegwn negyddol y gollyngiad.

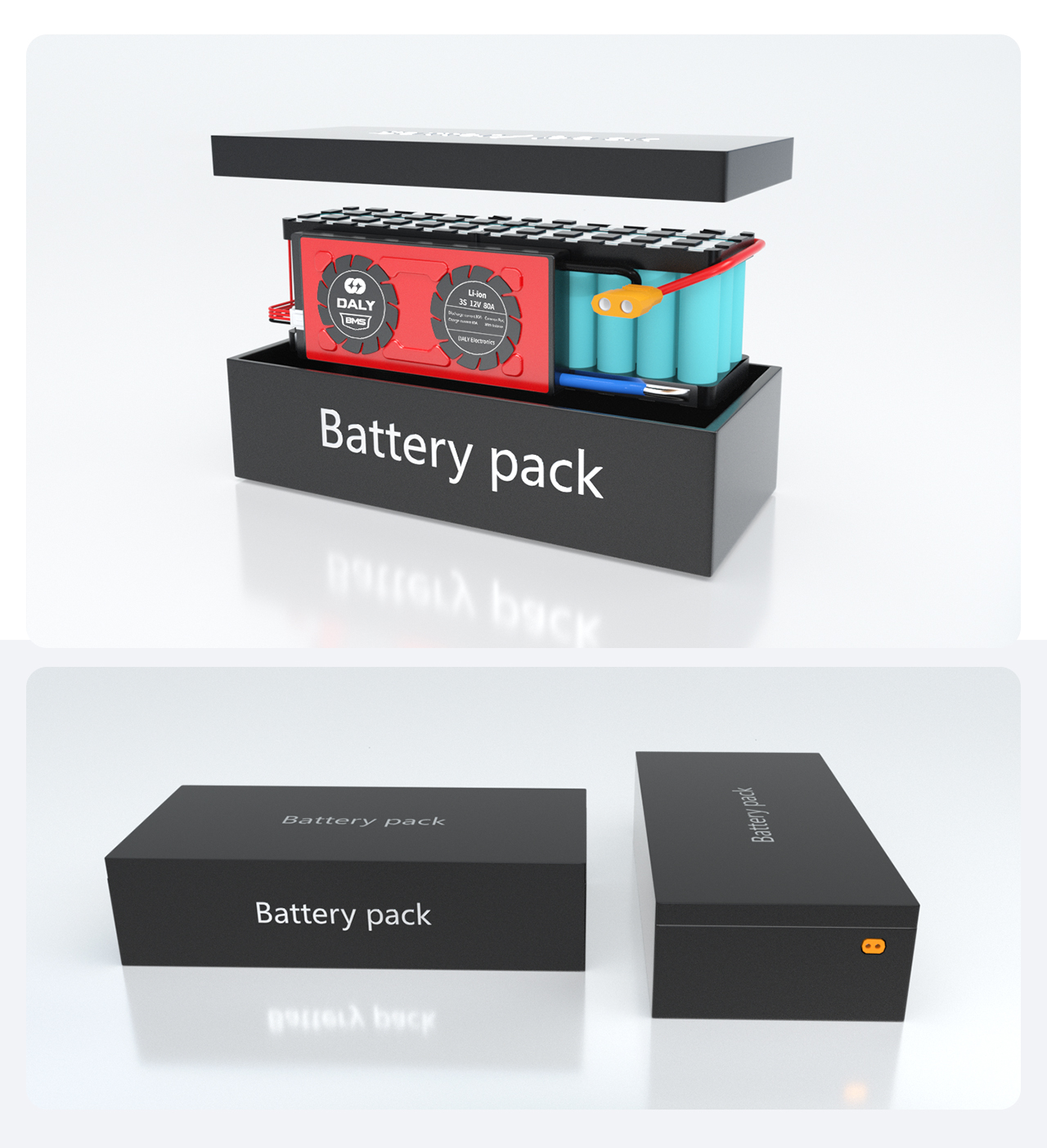

Yn olaf, rhowch y pecyn batri y tu mewn i'r blwch batri, ac mae pecyn batri gorffenedig wedi'i ymgynnull.
