Tiwtorial gwifrau BMS 17S

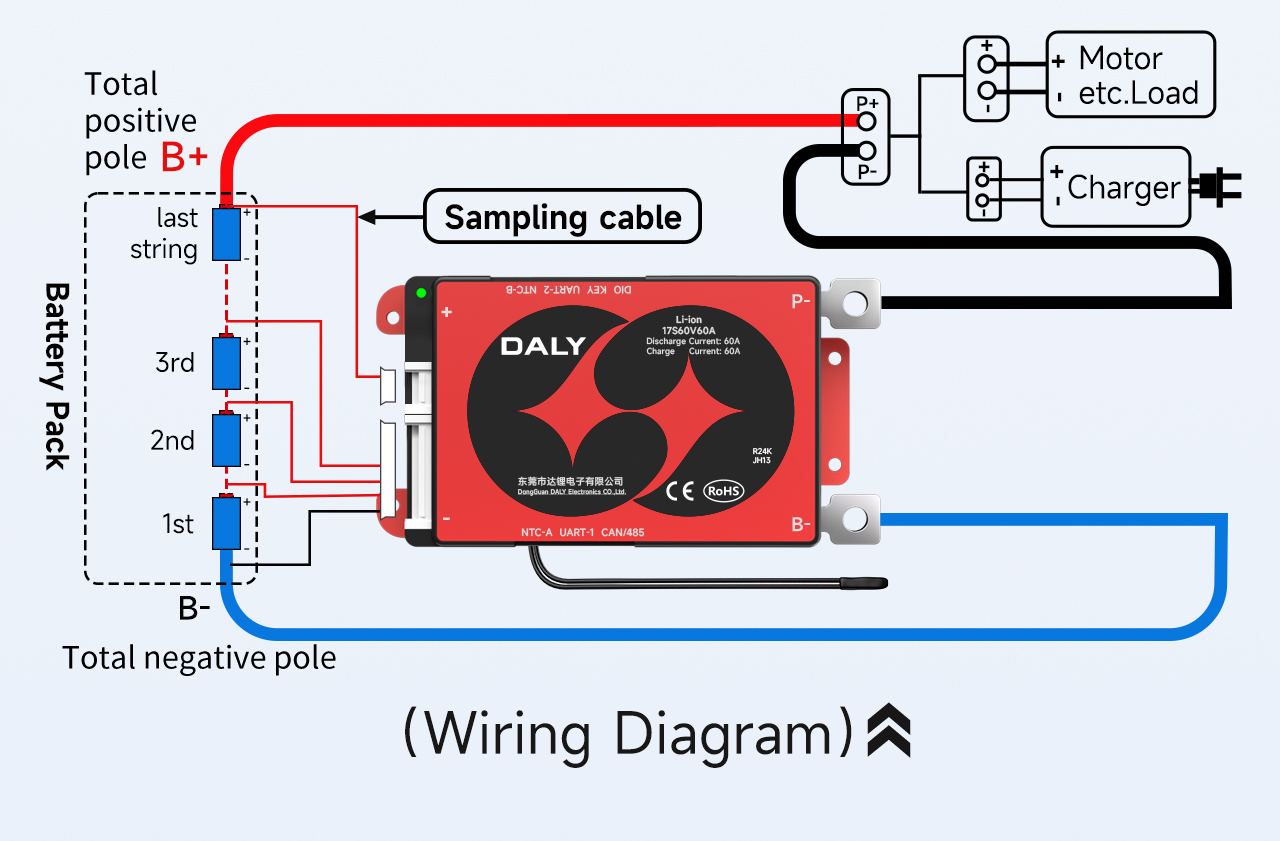

Tiwtorial gwifrau BMS Standard & Smart 17S

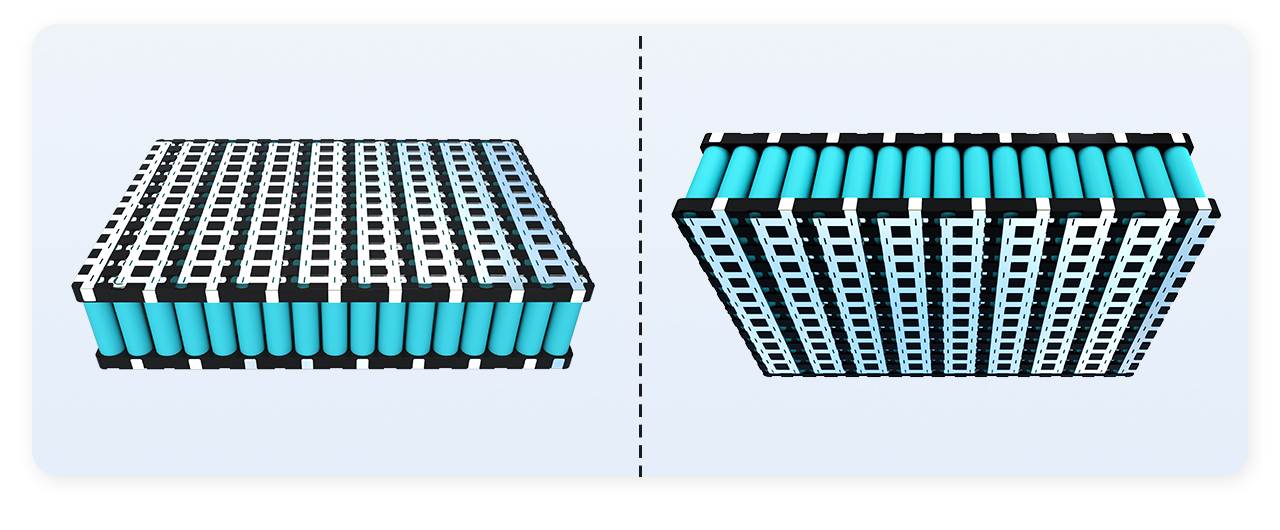

Cymerwcha 17 cyfres a 12 pecyn batri 18650 cyfochrog fel enghraifft

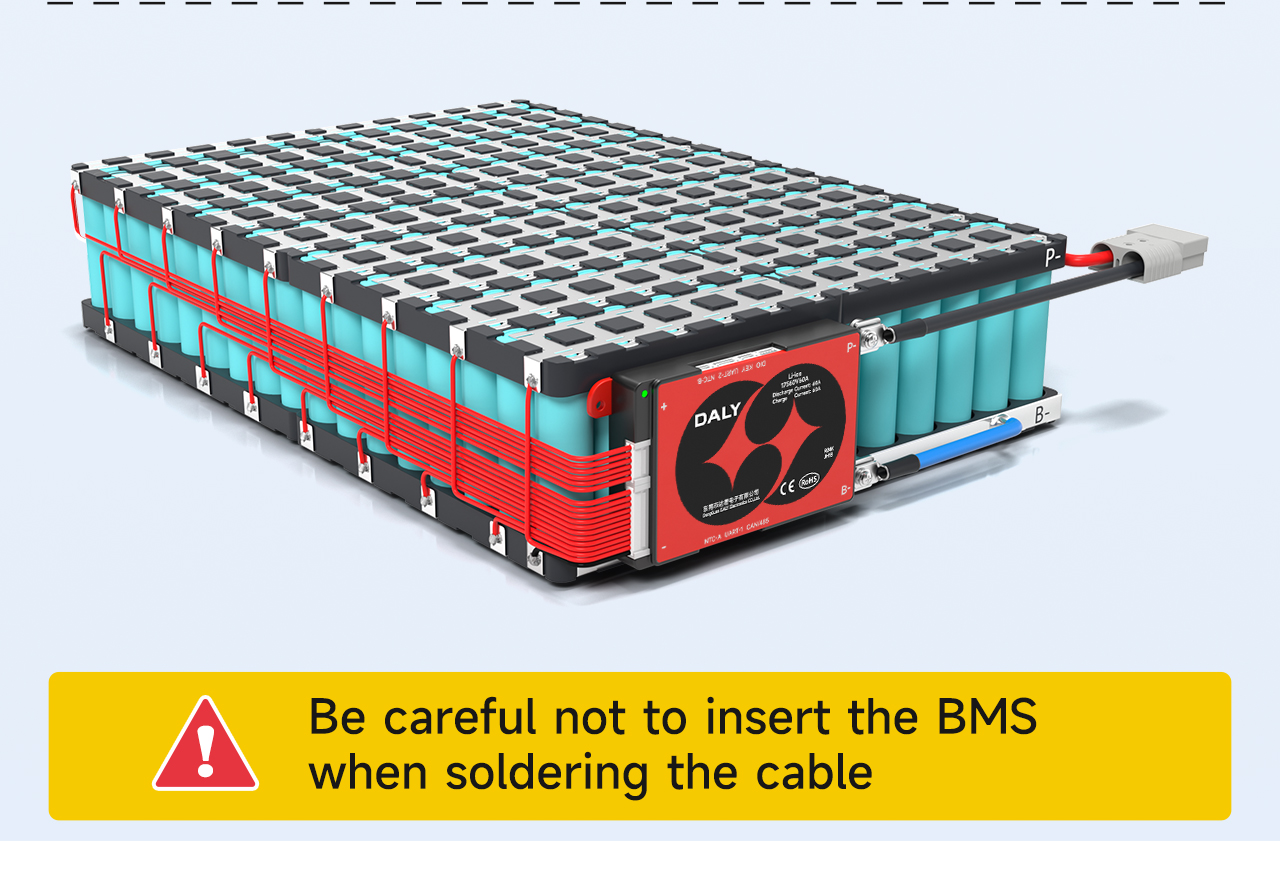

Byddwch yn ofalus i beidio â mewnosod y bwrdd amddiffynnol wrth sodro'r cebl

三元17串接线流程-英文_01
三元17串接线流程-英文_02

. Marciwch drefn y llinellau samplu

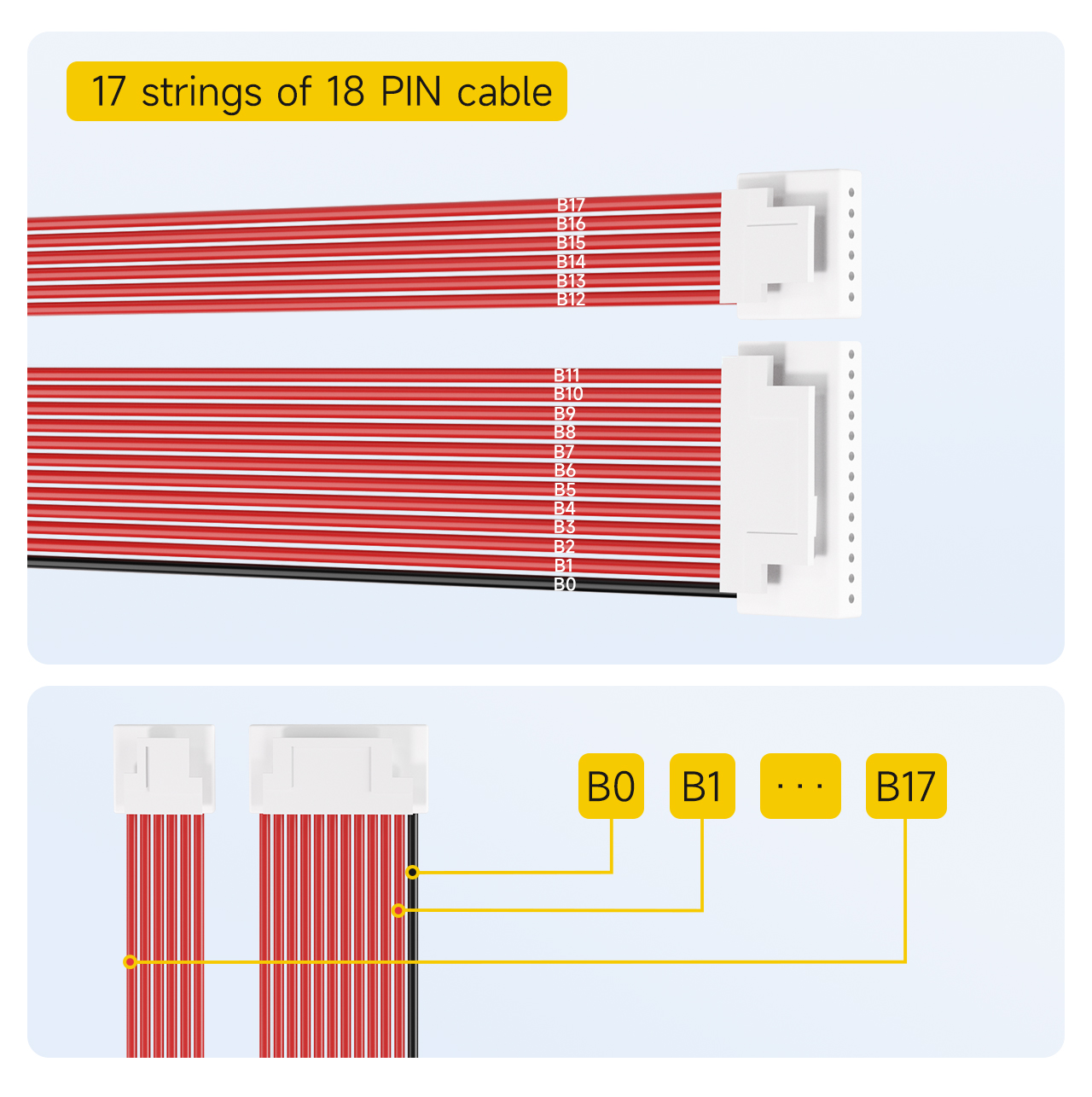

17 llinynnau o18Cebl PIN

Nodyn: Mae'r cebl samplu rhagosodedig ar gyfer y17-string amddiffyn ffurfweddiad bwrdd yn18PIN.

1. Marciwch y cebl du fel B0.

2. Mae'r cebl coch cyntaf wrth ymyl y cebl du wedi'i farcio fel B1

... (ac yn y blaen, wedi'i farcio yn olynol)

18.Tan y cebl coch olaf, wedi'i nodi fel B17.

三元17串接线流程-英文_03

. Marciwch drefn pwyntiau weldio batri

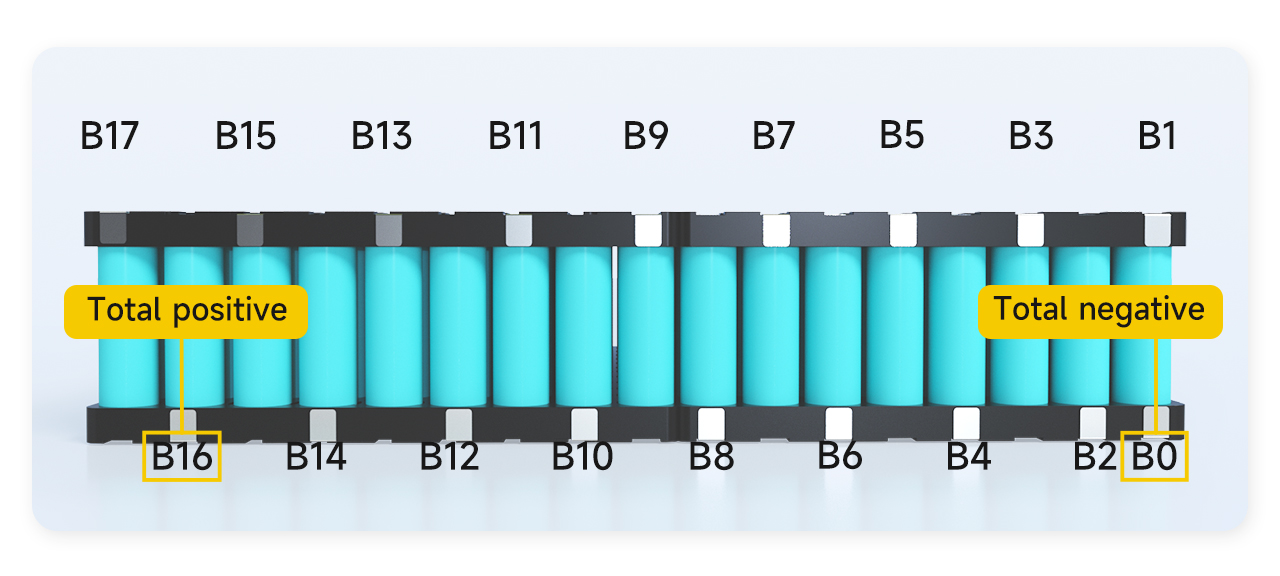

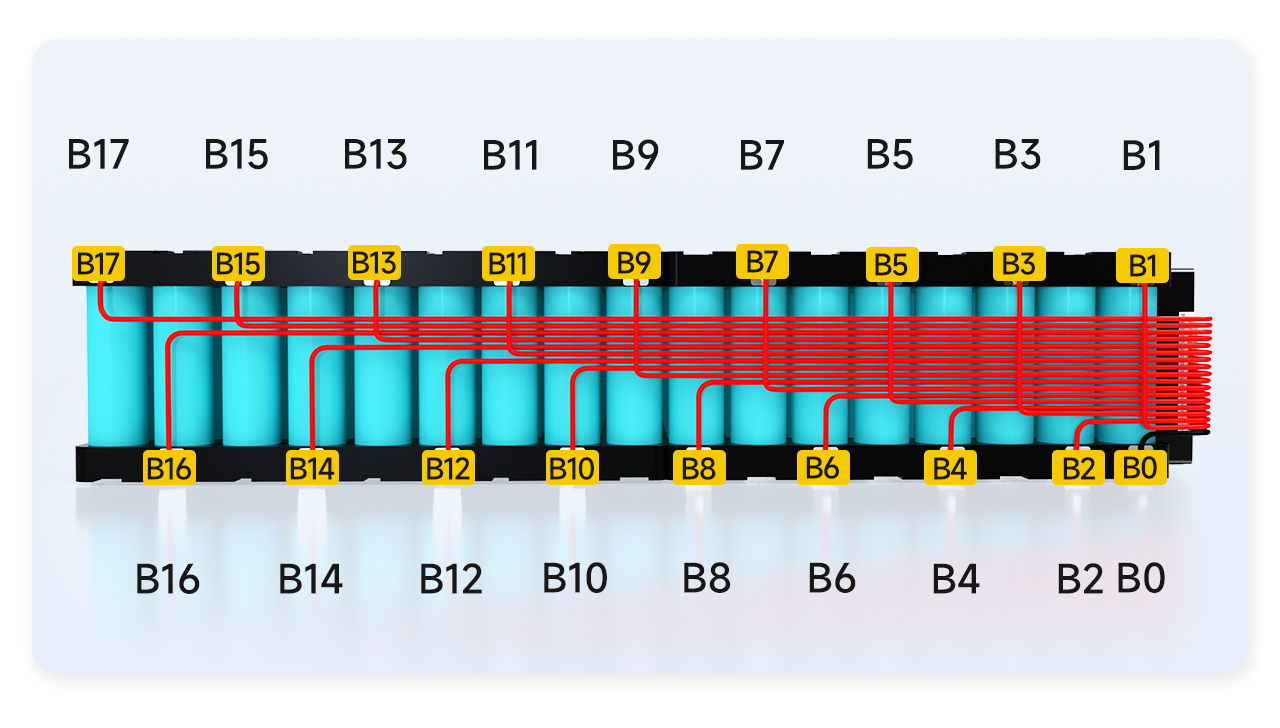

Darganfyddwch leoliad pwynt weldio cyfatebol y cebl, nodwch yn gyntaf leoliad y pwynt cyfatebol ar y batri

1. Mae cyfanswm polyn negyddol y pecyn batri wedi'i farcio fel B0

2. Mae'r cysylltiad rhwng polyn positif y llinyn cyntaf o fatris a phegwn negyddol yr ail linyn o fatris wedi'i farcio fel B1

3. Mae'r cysylltiad rhwng polyn positif yr ail linyn o fatris a phegwn negyddol y trydydd llinyn o fatris wedi'i farcio fel B2.

... (ac yn y blaen)

17.Mae'r cysylltiad rhwng y polyn positif y16fed llinyn batri a polyn negyddol y17Mae llinyn y batri wedi'i nodi fel B16.

18. Mae electrod positif y 17eg llinyn batri wedi'i farcio fel B17.

Nodyn: Oherwydd bod gan y pecyn batri gyfanswm o 17 llinyn, B17 hefyd yw cyfanswm polyn positif y pecyn batri.Os nad B17 yw cyfanswm cam positif y pecyn batri, mae'n profi bod y drefn farcio yn anghywir, a rhaid ei wirio a'i farcio eto.

三元17串接线流程-英文_04

. Sodro a gwifrau

1. Mae B0 y cebl yn cael ei sodro i sefyllfa B0 y batri.

2. Mae'r cebl B1 wedi'i sodro i safle B1 y batri.

... (ac yn y blaen, weldio mewn dilyniant)

18. Mae'r cebl B17 wedi'i sodro i safle B17 y batri.

三元17串接线流程-英文_06

. Foltedd canfod

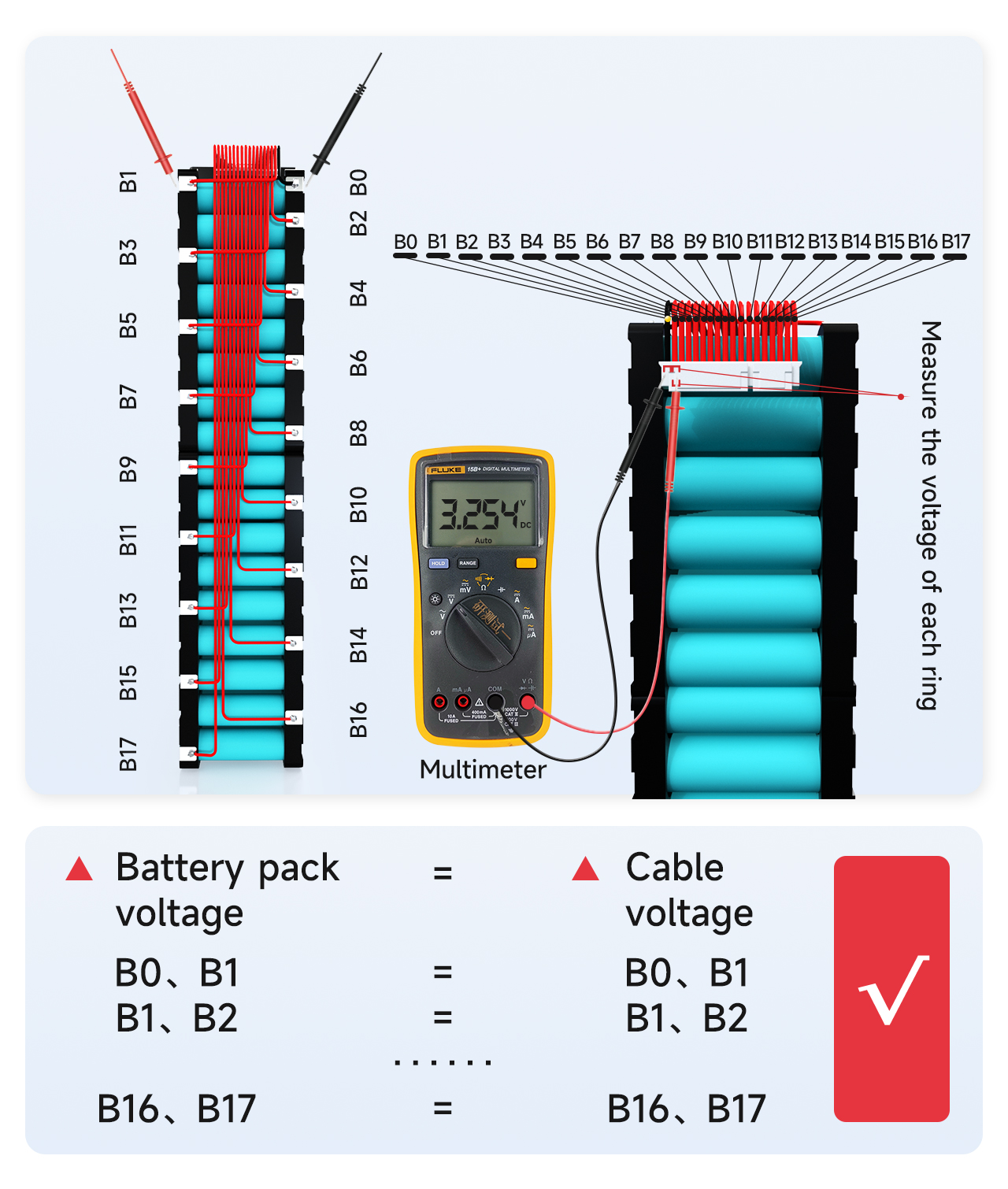

Mesurwch y foltedd rhwng ceblau cyfagos gyda multimedr i gadarnhau bod y foltedd cywir yn cael ei gasglu gan y ceblau.

1. Mesur a yw foltedd y cebl B0 i B1 yn hafal i foltedd y pecyn batri B0 i B1.Os yw'n gyfartal, mae'n profi bod y casgliad foltedd yn gywir.Os na, mae'n profi bod y llinell gasglu wedi'i weldio'n wan, ac mae angen ail-weldio'r cebl.Trwy gyfatebiaeth, mesurwch a yw folteddau llinynnau eraill yn cael eu casglu'n gywir.

2. Ni ddylai gwahaniaeth foltedd pob llinyn fod yn fwy na 1V.Os yw'n fwy na 1V, mae'n golygu bod problem gyda'r gwifrau, ac mae angen i chi ailadrodd y cam blaenorol i'w ganfod.



三元17串接线流程-英文_07

. Canfod ansawdd bwrdd amddiffyn

!Gwnewch yn siŵr bob amser bod y foltedd cywir yn cael ei ganfod cyn plygio'r bwrdd amddiffyn i mewn!

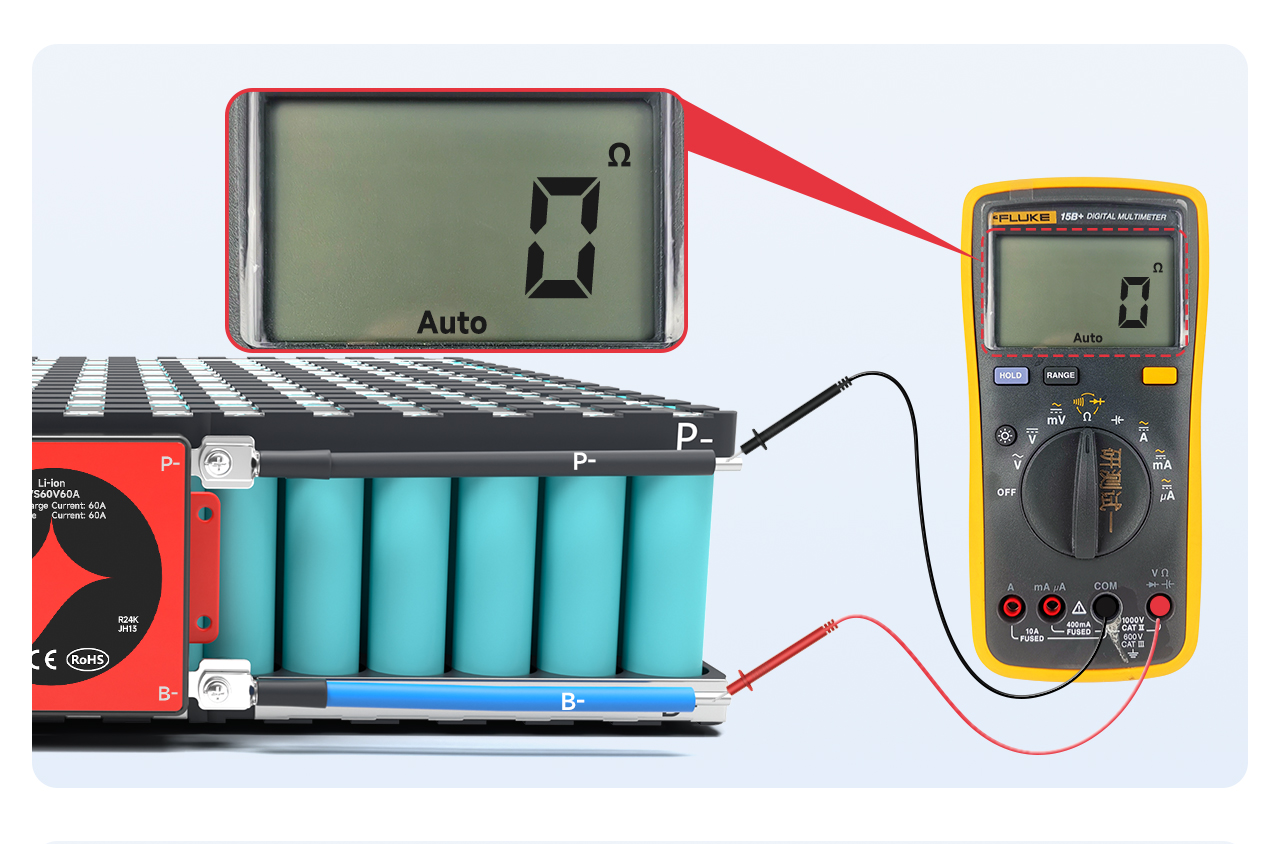

Addaswch y multimedr i'r lefel gwrthiant mewnol a mesurwch y gwrthiant mewnol rhwng B- a P-.Os yw'r gwrthiant mewnol yn gysylltiedig, mae'n profi bod y bwrdd amddiffyn yn dda.

Nodyn: Gallwch chi farnu'r dargludiad trwy edrych ar y gwerth gwrthiant mewnol.Y gwerth gwrthiant mewnol yw 0Ω, sy'n golygu dargludiad.Oherwydd gwall y multimeter, yn gyffredinol mae llai na 10Ω yn golygu dargludiad;gallwch hefyd addasu'r multimedr i'r swnyn.Gellir clywed swn bîp.

Sylwch:

1. Mae angen i'r bwrdd amddiffynnol gyda switsh meddal roi sylw i ddargludiad y switsh pan fydd y switsh ar gau.

2. Os nad yw'r bwrdd amddiffyn yn cynnal, rhowch y gorau i'r cam nesaf a chysylltwch â'r staff gwerthu i'w brosesu.

三元17串接线流程-英文_08

. Cysylltwch y llinell allbwn

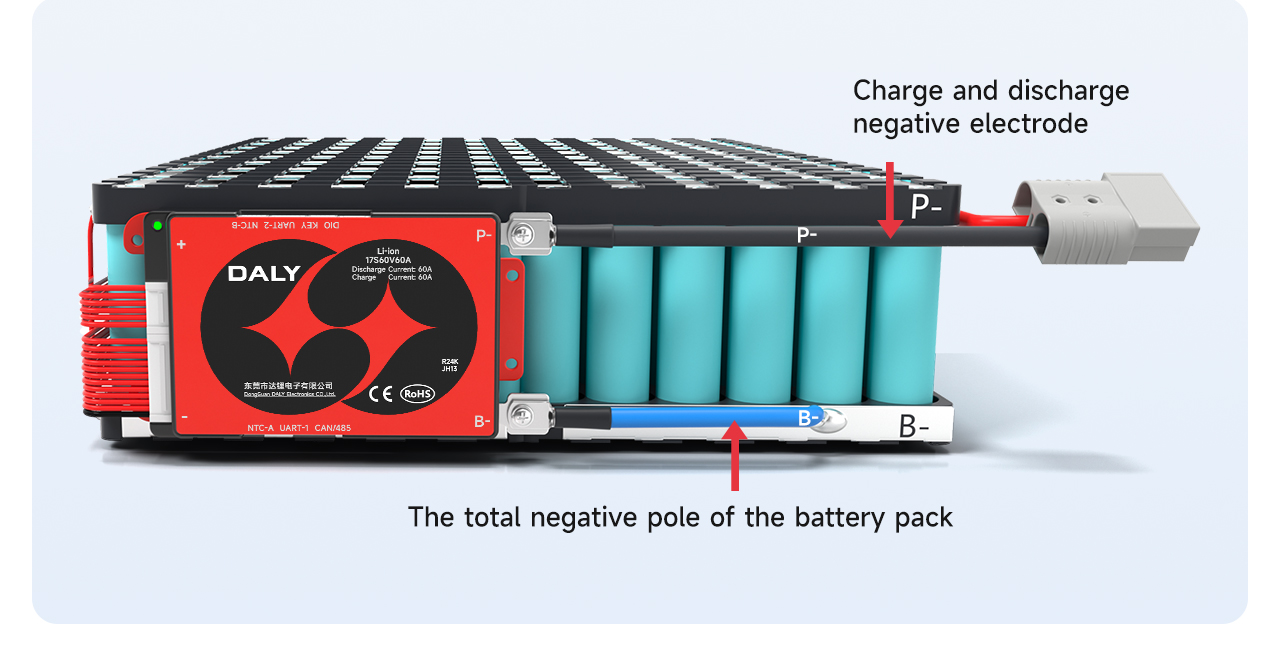

Ar ôl sicrhau bod y bwrdd amddiffyn yn normal, sodrwch y wifren B- las ar y bwrdd amddiffyn i gyfanswm negyddol B- y pecyn batri.Mae'r llinell P ar y bwrdd amddiffyn yn cael ei sodro i'r polyn gwefru a rhyddhau negyddol.

Ar ôl weldio, gwiriwch a yw foltedd y bwrdd goramddiffyn yn gyson â foltedd y batri.

Canfod foltedd gor-fwrdd: (B-, P+) foltedd = (P-, P+) foltedd

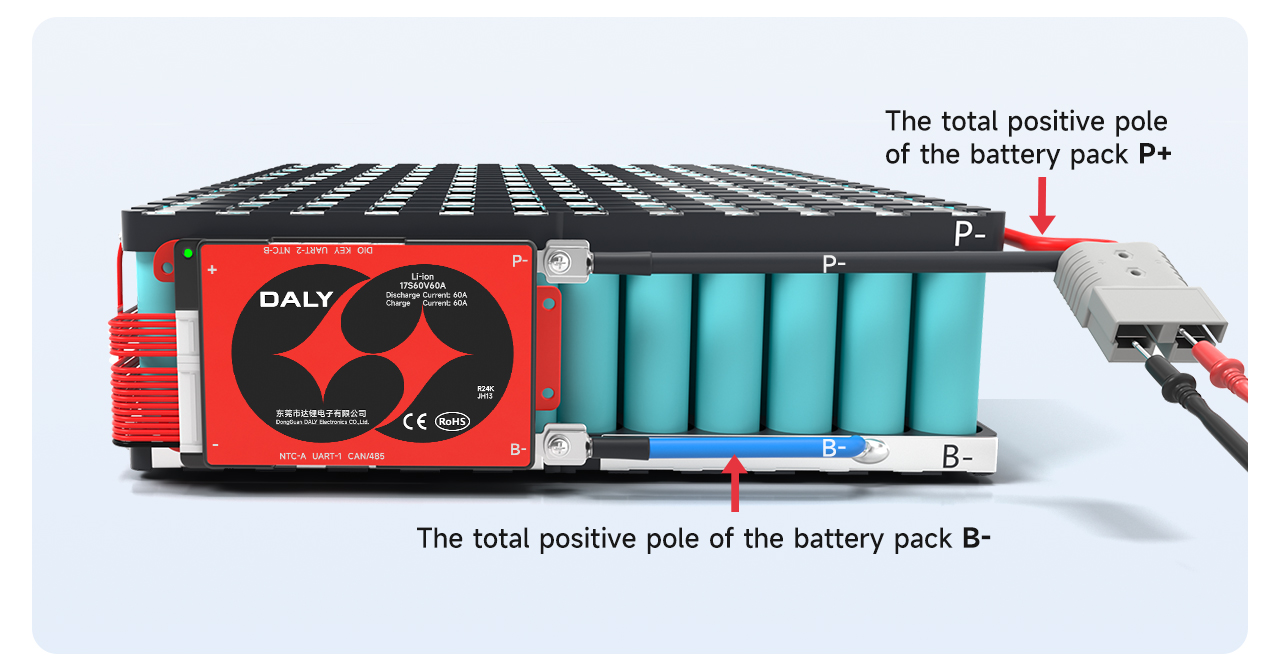

Mae'r polyn cadarnhaol o godi tâl a gollwng wedi'i gysylltu'n uniongyrchol â chyfanswm polyn positif y pecyn batri.

Sylwer: Mae porthladd codi tâl a phorthladd rhyddhau'r bwrdd amddiffyn hollt wedi'u gwahanu, ac mae angen cysylltu'r llinell C ychwanegol (fel arfer a nodir gan felyn) â phegwn negyddol y charger;mae'r llinell P wedi'i chysylltu â phegwn negyddol y gollyngiad.

三元17串接线流程-英文_09
三元17串接线流程-英文_10
三元17串接线流程-英文_11

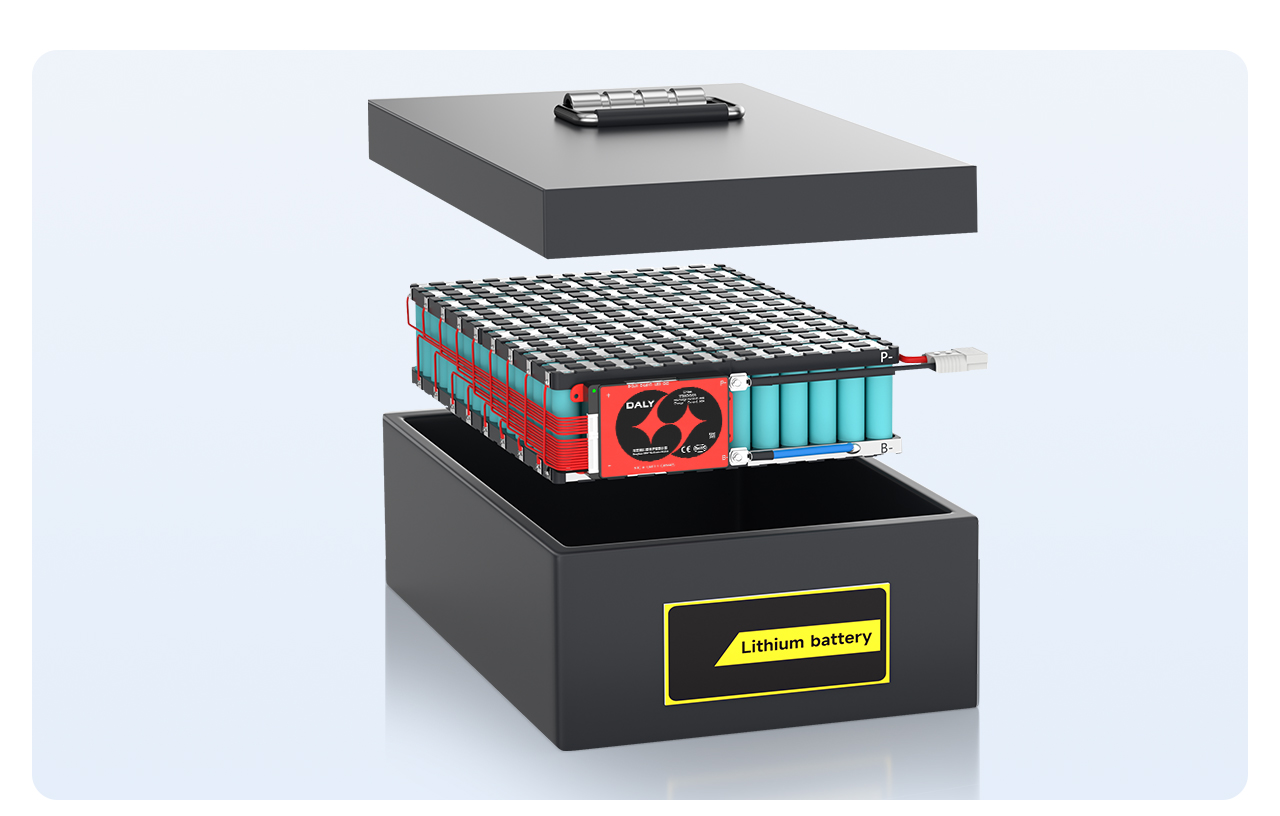

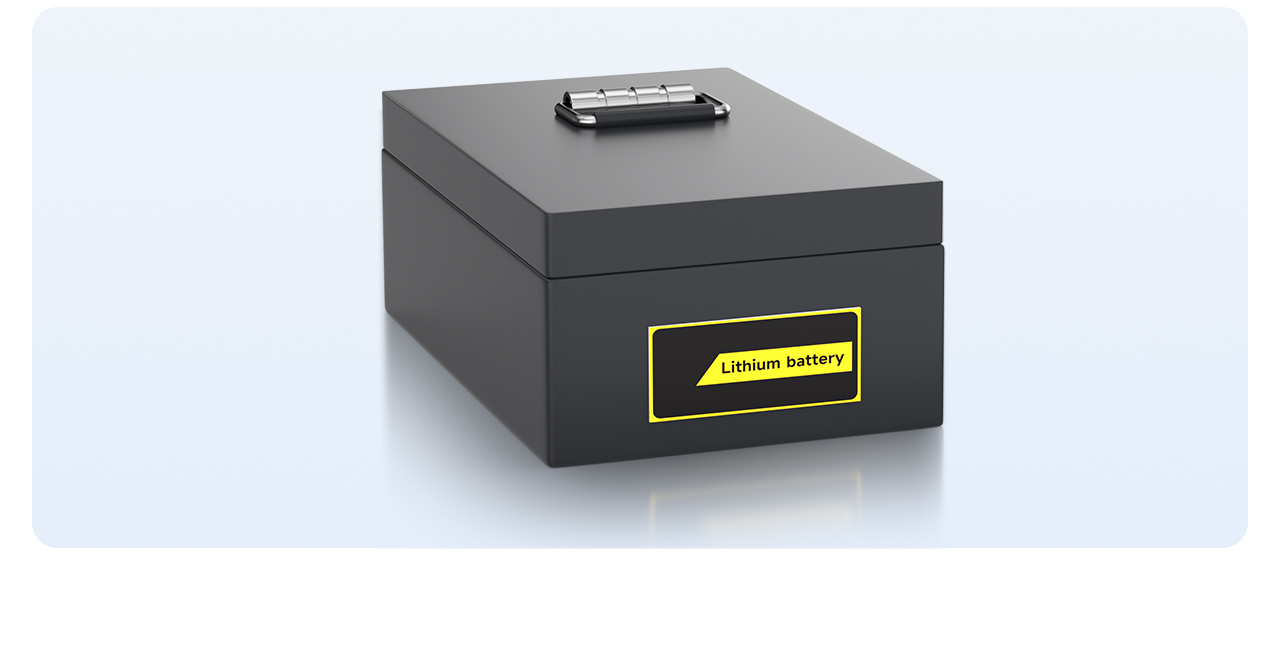

Yn olaf, rhowch y pecyn batri y tu mewn i'r blwch batri, ac mae pecyn batri gorffenedig wedi'i ymgynnull
